Produkt Spektrum
Haupt-Modul MB-213, Erweiterungs-Modul 4G/LTE CM-214, Erweiterungs-Modul Seriell IO CM-215, Erweiterungs-Modul Ethernet CM-216, Erweiterungs-Modul Protokoll-Umsetzer PM-500
Edge-,Gateway Platform
Das Modibus MB-213 ist ein kompaktes, auf DIN-Schienen montierbares industrielles Fernzugriffs-Gateway, das unter ModiOS läuft – einer Embedded-Linux-Plattform, die speziell für den hochverfügbaren Einsatz konzipiert wurde. Das MB-213 baut ausgehende, verschlüsselte VPN-Sitzungen auf und ermöglicht es so, vor Ort befindliche SPSen, HMIs, und andere IP-Geräte über einen Browser oder VPN-Client zu erreichen, ohne dabei das Kundennetzwerk nach außen hin offenzulegen. Dank Dual-Ethernet (WAN & LAN), integriertem WLAN, USB-Host-Erweiterung und der Unterstützung von drei CM-Serien-Zusatzmodulen passt sich das MB-213 nahezu jedem industriellen Konnektivitätsfall an. Es gibt zwei Varianten MB-213- W Gateway mit onboard Wi-Fi Antenne und MB-213-WS Gateway mit externer SMA Antenne.

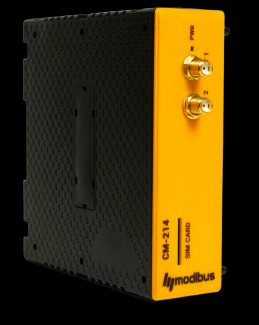

Kommunikationsmodul 4G / LTE
Das CM-214 erweitert das Gateway MB-213 um 4G-/LTE-Mobilfunkkonnektivität und ermöglicht so den Einsatz an Standorten ohne festen Internetanschluss, auf mobilen Assets oder als automatische WAN-Failover-Lösung, falls kein kabelgebundenes Ethernet verfügbar ist. Es wird an den internen Erweiterungsbus des MB-213 angeschlossen und vollständig von ModiOS verwaltet – APN-Autoerkennung, Einwahl, Überwachung der Signalqualität und Keep-Alive-Funktionen werden dabei sofort und ohne weitere Konfiguration bereitgestellt.

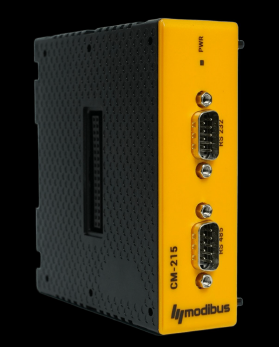

Kommunikationsmodul Seriell RS-232 + RS-485
Das CM-215 erweitert das MB-213 um zwei unabhängige, gleichzeitig aktive serielle Schnittstellen – eine RS-232 und eine RS-485 –, die beide über standardmäßige DB9-Stecker ausgeführt sind. Es ermöglicht den Modbus-RTU-Master-/Slave-Betrieb, eine Modbus-RTU-↔-Modbus-TCP-Gateway-Funktionalität sowie die transparente „Serial-over-IP“-Weiterleitung für ältere SPSen, Antriebe, Energiezähler und Feldgeräte, die noch nicht mit LAN betrieben werden.

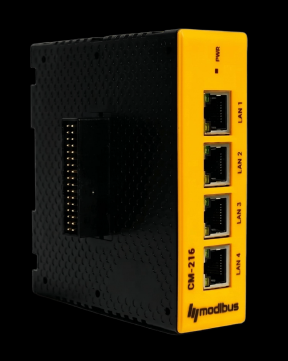

Kommunikationsmodul Ethernet switch, 4×LAN, 1GB/10GB
Das CM-216 stellt vier zusätzliche 10/100-Mbit/s-Ethernet-LAN-Ports bereit, ohne dass ein separater Industrieswitch erforderlich ist. Es ist direkt in die LAN-Bridge des MB-213 integriert, sodass angeschlossene Geräte nahtlos IP-Adressen vom DHCP-Server des Gateways beziehen. Plug-and-Play-Betrieb – keine Konfiguration erforderlich: Befestigen Sie das Modul einfach auf der DIN-Schiene neben dem MB-213 und beginnen Sie mit der Verkabelung.

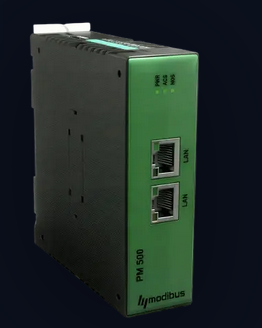

Protokollkonverter PM-500
Nahtlose Protokolluebersetzung zwischen Profinet- und Modbus-TCP-Netzwerken. Unterschiedliche Automatisierungssysteme verbinden, ohne kostspielige Neuentwicklungen im Bestand zu erzwingen. Für gemischte Profinet- und Modbus-Umgebungen. Der Profinet-zu-Modbus-TCP-Konverter fuer nahtlose industrielle Integration, und schnelle Interoperabilitaet zwischen Steuerungsebenen verschiedener Feldbusse.
Zubehör & Empfohlene Antennen
ANT-LTE-MAG LTE-Magnetfußantenne, Dual-Feed, 3 m Kabel, 2 × SMA-Stecker (für CM-214)
ANT-LTE-DIR Richt-LTE-Außenantenne, 7 dBi, 5 m Kabel, SMA-Stecker (für CM-214)

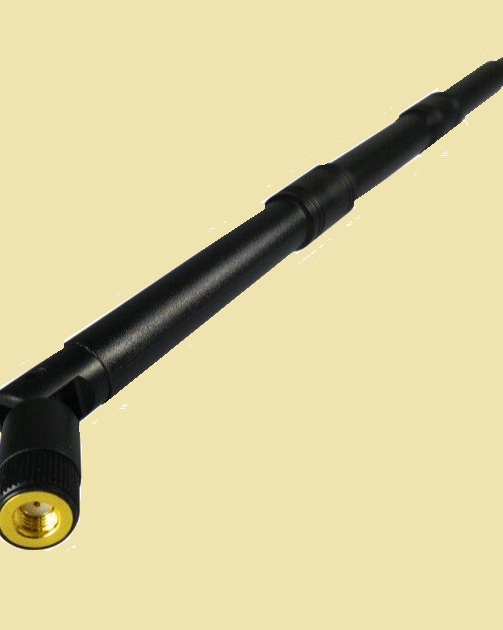

ANT-WIFI-EXT Externe 2,4-GHz-WLAN-Antenne, 3 dBi, RP-SMA-Stecker (für MB-213-WS)
PSU-24V-30W 24 V DC / 30 W Hutschienennetzteil, Weitbereichs-AC-Eingang CBL-DB9-RJ45 DB9-auf-RJ45-Konsolenkabel für die serielle Port-Verkabelung (mit CM-215)
Produkt Spektrum
Ergänzungs-Modul Access Point WR-401, Access Point WR-402 und Software&Platformen
Industrielle

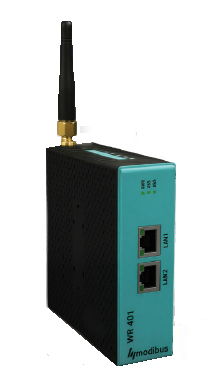

Access Points WR-401
Der Modul WR-401 Ermöglicht die drahtlose Kommunikation zwischen SPSen und Ethernet-Geräten. Bietet durchgängig sichere Datenübertragung. Keine externe Netzwerk- oder Internetverbindung erforderlich. P2P-Konnektivität mittels Wi-Fi (802.11), Wi-Fi-Sicherheit WPA2, WPA und WEP. LAN-Anschluss -> 2 LAN-Port. Nur mit Modell WR-402 verfügbar, erweiterbar mit CM215-, CM215- und SM-Modulen.
Industrielle

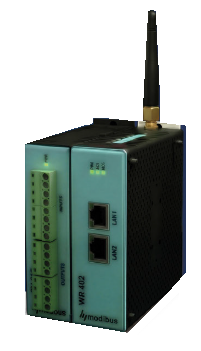

Access Points WR-402
Der Modul WR-402 ist eine industrielle E/A-Erweiterung zur Erfassung und Steuerung digitaler und analoger Feldsignale. Das Modul ist nahtlos mit MB-213 zu integrieren. Die Weiterverarbeitung der Signale kann über eine lokale SPS auf einer Docker-CoDeSys Maschine auf dem MB-213 oder in einer verbundenen Cloud erfolgen. Analog werden 4-20 mA und 0-10 V Pegel unterstützt. Die Auflösung ist konfigurierbar AI/AO (13 Bit). Es gibt diese Varianten mit digitaler E/A: 8DI, 16DI, 8DO (PNP), 16DO. Kombiniertes DI/DO. Varianten mit analogen E/A sind: 0-10V und 4-20m.
Software &
Plattform

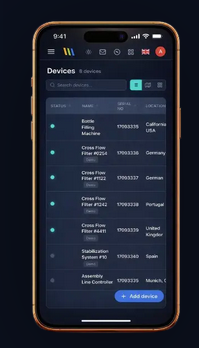

Geraetemanagement, Mobile App und Cloud-Konnektivitaetsplattform.Werkzeuge fuer Geraetekonfiguration, Flottenverwaltung und Service-Workflows rund um verbundene Anlagen. Geraetemanagement ueber ganze Flotten. Serviceenablement und Remote-Support.Betriebliche Transparenz ueber Standorte hinweg.
